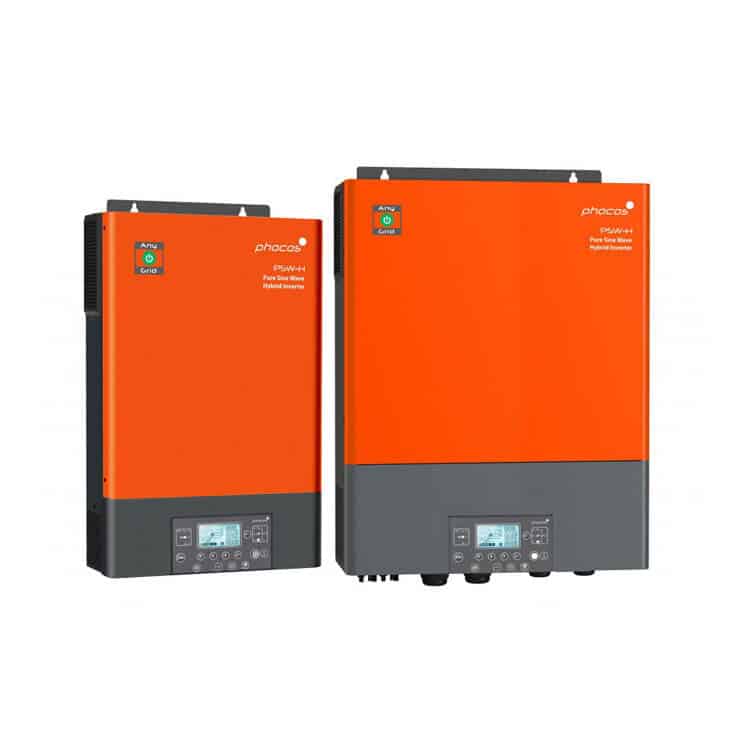

Chargeur onduleur hybride Any-Grid™

La série de chargeurs onduleurs PSW-H Any-Grid (hybride à onde sinusoïdale pure) est la gamme la plus polyvalente d’onduleurs/chargeurs de Phocos. La flexibilité et la fiabilité sont les caractéristiques clé de cette gamme de produits, avec un fort potentiel d’économies de coûts dans des conditions réelles. Le PSW-H Any-Grid convertit l’énergie CC (courant continu) en énergie CA (courant alternatif) avec de multiples avantages par rapport aux convertisseurs standard. Ce produit comprend un régulateur de charge MPPT intégré et peut fonctionner comme chargeur de batterie CA à CC qui fournit des solutions flexibles d’accès à l’énergie dans un grand nombre d’applications.

La batterie peut être chargée depuis une source solaire et/ou CA (réseau public ou générateur), avec des priorités aisément programmables. Le PSW-H Any-Grid peut fonctionner sans source CA ou même sans source solaire, en tant que système d’alimentation sans interruption (ASI). Lorsque le réseau utilitaire ou le générateur CA n’est pas disponible, le PSW-H Any-Grid passe immédiatement en mode « hors réseau » en l’espace de 10 ms (typique, en mode ASI) afin d’alimenter fiablement les consommateurs en tout temps. L’énergie solaire peut être définie comme la source d’énergie prioritaire afin d’économiser les coûts d’électricité.

Le PSW-H Any-Grid peut fonctionner sans batterie. Dans ce mode, pour les installations dotées de réseau public stable, la consommation d’énergie du réseau peut être réduite sans avoir à investir dans un banc de batteries coûteux. De plus, les consommateurs peuvent être alimentés directement et simultanément par le réseau et le système solaire.

Cette unité est livrée avec un ou deux contrôleurs de charge MPPT intégrés de qualité. Le(s) contrôleur(s) accepte(nt) des tensions PV particulièrement élevées, permettant de connecter de nombreux modules PV en série, diminuant les coûts d’installation et évitant les boîtiers d’extensions. Jusqu’à 9 onduleurs peuvent être connectés en parallèle, triphasé ou en split-phase pour une puissance CA synchronisée allant jusqu’à 58.5 kW.


Questions fréquentes

  • Tous les contrôleurs de charge MPPT des onduleurs sont-ils individuels ou sont-ils connectés les uns aux autres?

    Si vous utilisez plus d’une unité Any-Grid, chacune gérera son propre générateur photovoltaïque et les panneaux photovoltaïques ne peuvent pas être interconnectés entre plus d’une unité. Donc, si vous multipliez le nombre d’appareils, vous multipliez également le nombre de MPPT et les trackers MPP fonctionnent indépendamment les uns des autres. Cela optimise la récolte PV avec un ombrage partiel ou d’autres situations sous-optimales. Pour les modèles PSW-H qui ont deux chargeurs MPPT, ceux-ci sont également indépendants l’un de l’autre et peuvent ne pas être connectés au même générateur photovoltaïque à la fois. Ainsi, un petit générateur photovoltaïque serait connecté à un seul MPPT avec l’autre MPPT non connecté. Un grand générateur photovoltaïque serait séparé de manière à ce que la moitié se connecte à l’un et l’autre moitié à l’autre MPPT. Cela apporte également des avantages dans les situations d’ombrage ou permet de connecter différents modèles de modules PV à chaque MPPT.

  • Peut-on utiliser différents types de batteries au lithium ?

    Oui, plusieurs modèles de batterie au lithium différents sont pris en charge en termes de lien de communication BMS (système de gestion de batterie) entre la batterie et Any-Grid PSW-H. Nous avons de très nombreux paramètres de batterie différents et tant que votre batterie a une tension nominale de 48 ~ 54 Vdc, vous pouvez modifier les paramètres du Any-Grid PSW-H pour répondre à ces batteries. Pour les batteries pour lesquelles nous ne prenons pas en charge la communication BMS, assurez-vous que les batteries fonctionneront même sans une telle communication et ne s’éteindront pas simplement après un certain temps. Notre liste de batteries prises en charge avec communication BMS se trouve ici et est mise à jour régulièrement.

  • Comment un dispositif de protection contre les surtensions (SPD) est-il correctement dimensionné pour un système d’alimentation CC?

    Exemple: Des coups de foudre ou des irrégularités sur le réseau électrique peuvent créer des pointes de tension au-delà des tensions nominales maximales de l’équipement électrique.

    Un dispositif de protection contre les surtensions (SPD) est conçu pour empêcher les pics de tension d’énergie plus élevés d’atteindre des équipements sensibles et ainsi potentiellement de causer des dommages.

    S’il est correctement conçu, comment fonctionne un SPD dans un système électrique ?

    • Une tension excessive (au-delà de la valeur nominale de l’équipement) est empêchée de s’accumuler par une décharge d’énergie contrôlée entre les conducteurs CC ou CA concernés.
    • Si une connexion à la terre est présente sur le SPD, le SPD surveille également la différence de tension entre la terre et les autres conducteurs. Si nécessaire, l’énergie est déchargée pour éviter des différences de tension excessives, comme lors d’une surtension. Pour que cela fonctionne correctement, le chemin vers la terre doit être de faible résistance.
    • Les SPD ne peuvent pas protéger contre les surtensions prolongées pendant plusieurs secondes ou minutes. Ceci doit être évité par un dimensionnement correct du système.

    Étapes pour garantir que votre équipement ne sera pas endommagé lors d’une surtension:

    1. Assurez-vous que votre système et votre SPD ont une bonne connexion à la terre à faible résistance.

    2. Faites correspondre le SPD aux entrées de votre équipement de conversion de puissance que vous souhaitez protéger en vous assurant que la tension « Uc » dans la fiche technique du SPD est égale ou légèrement (de préférence 0 à 10 V) au-dessus de la tension continue maximale sur les conducteurs à protéger, ou la tension nominale maximale de l’équipement électrique connecté. Si la valeur nominale « Uc » du SPD est bien supérieure à la tension nominale maximale de l’équipement d’alimentation connecté, il ne peut plus protéger efficacement contre les surtensions. Le SPD protégera les appareils ou l’équipement en s’activant bien au-dessus de la tension de fonctionnement continue maximale « Uc » et n’interférera pas à des tensions inférieures à « Uc ».

    3. Phocos recommande de protéger au moins l’entrée PV du contrôleur de charge ou de l’onduleur/chargeur et si vous utilisez un réseau électrique public, protégez également l’entrée CA.

    4. S’il est utilisé sur les conducteurs PV, assurez-vous que le SPD est conçu pour les tensions CC, s’il est utilisé sur l’entrée CA, assurez-vous que le SPD est conçu pour les tensions CA.

  • Est-il possible de continuer à alimenter les consommateurs CA avec la batterie (sans injecter) lorsque le réseau est en panne?

    Oui, si le réseau tombe en panne et que la tension d’entrée CA tombe en dessous d’une tension de seuil ou que la fréquence tombe en dehors de la fenêtre de 40-65 Hz, l’Any-Grid PSW-H déclarera la source CA invalide et la déconnectera complètement par des relais mécaniques. L’Any-Grid PSW-H agira alors automatiquement comme un onduleur hors réseau dans les 10 millisecondes et fournira de l’énergie à vos charges sans aucun risque de réalimentation dans le réseau car il est alors isolé galvaniquement du réseau sur le neutre et le fils sous tension.

  • Quel est le plus grand et le plus petit groupe de batteries pouvant être utilisé avec les onduleurs Any-Grid PSW-H?

    Lorsqu’il s’agit de coupler des bancs de batteries avec votre onduleur Any-Grid PSW-H, la principale chose que vous devez prendre en compte est la tension nominale. Autrement dit, si vous avez un onduleur 24 Vdc, assurez-vous que vous disposez d’un banc de batteries 24 Vdc. En termes de taille du banc de batteries, il n’y a théoriquement pas de limite supérieure, mais il y en a une en pratique. Ceci est fortement influencé par la taille globale du système, le budget et bien sûr l’espace. Quelle que soit la taille de votre banc de batteries, il est important d’avoir une barre omnibus de bonne qualité et une section de câblage correcte. En ce qui concerne la taille minimale, nous recommandons au moins 200 Ah de capacité de batterie par PSW-H, si des batteries au plomb sont utilisées. Pour les batteries au lithium, des tailles de batterie plus petites peuvent être utilisables, mais assurez-vous que la batterie et son système de gestion de batterie (BMS) peuvent gérer les exigences de courant du ou des onduleurs pour la charge et la décharge.
